K4SL 四爪双动作动力卡盘

K4SL 四爪双动作动力卡盘

K4SL系列四爪双动作动力卡盘具有两套独立的自定心机构。本产品是液压 2+2爪动力卡盘，由双杆回转油缸驱动， 2、4爪一起动作，连接油缸小活塞，进行初始定位； 1、3卡爪—起动作，连接油缸大活塞，进行最终定位加紧。适用千加工正方形，长方形等零件，并可根据要求配各种形式的法兰。

下一个产品询盘

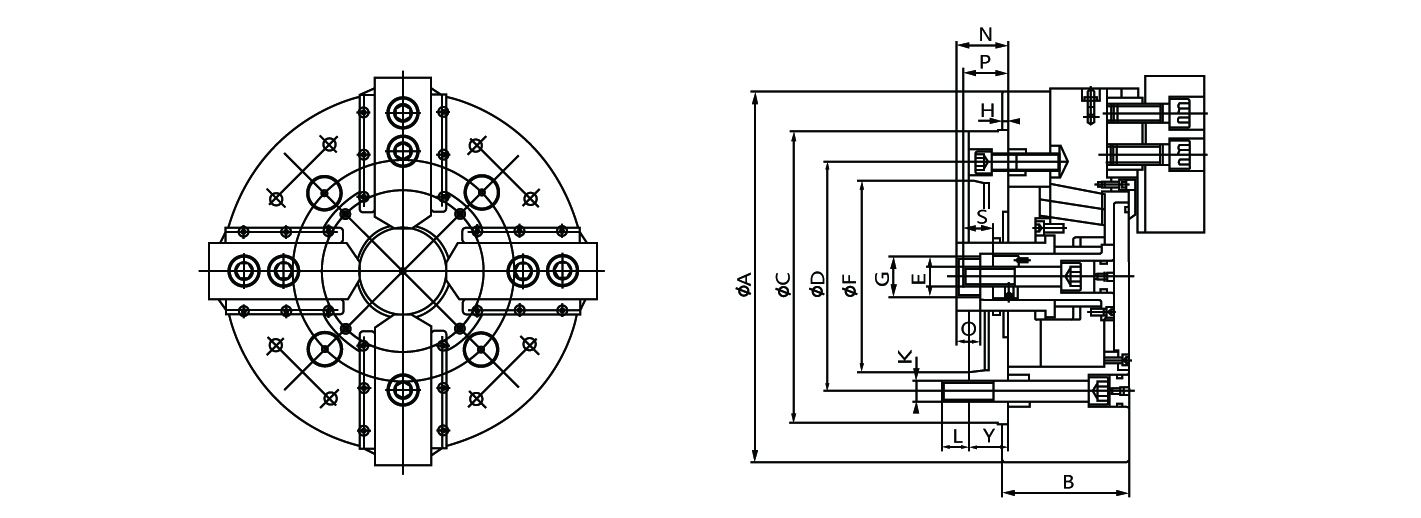

产品图纸

K4SL 4-jaw double-action power chuck

产品参数

性能参数
型号/规格		楔心套行程（mm)	爪行程（mm）	许用压力（KN)		最大夹紧力（KN)		最高转速（r.p.m)	夹紧范围（mm)
型号/规格		楔心套行程（mm)	爪行程（mm）	1+3	2+4	1+3	2+4	最高转速（r.p.m)	夹紧范围（mm)
K4SL-10		22	10	34	25	95	60	2000	(34-254)
K4SL-12		23	10.6	34	25	95	60	1800	(50-304)
K4SL-15		33	14	40	30	120	80	1500	(60-381)
K4SL-18		33	14	40	30	120	80	1200	(60-450)
K4SL-21		33	17.6	50	35	150	100	1000	(120-530)
K4SL-24		35	18.8	50	35	150	100	800	(150-610)
K4SL-32		35	18.8	80	60	180	120	550	(200-810)
K4SL-40		50	26.8	150	100	280	180	400	(240-1000)
K4SL-50		50	26.8	150	100	280	180	300	(300-1250)

尺寸参数
型号/规格		A	B	C (H6)	D	E	F	G	H	K	L	O	S	Y	N		P
型号/规格		A	B	C (H6)	D	E	F	G	H	K	L	O	S	Y	MAX	MIN	MAX	MIN
K4SL-10		254	110	220	171.4	M16	139.719	M42×1.5	5	4-M16	24	25	25	28	72	50	52.5	30.5
K4SL-12		304	120	220	171.4	M20	139.719	M42×1.5	6	4-M16	24	25	25	28	73	50	54	31
K4SL-15		381	130	300	235	M20	196.869	M42×1.5	6	4-M20	27	25	30	40	86	53	78	45
K4SL-18		450	130	300	235	M20	196.869	M42×1.5	6	4-M20	27	25	30	40	86	53	78	45
K4SL-21		530	135	380	330.2	M24	285.775	M50×2	6	4-M24	31	32	37	50	64	31	33	0
K4SL-24		610	140	380	330.2	M24	285.775	M50×2	6	4-M24	31	32	37	50	66	31	33	-2
K4SL-32		810	145	380	330.2	M24	285.775	M50×2	6	8-M24	31	32	37	50	66	31	33	-2
K4SL-40		1000	180	520	436.6	M30	─	M65×2	8	8-M24	34	35	45	50	85	35	60	10
K4SL-50		1250	200	520	436.6	M30	─	M65×2	8	8-M24	36	35	45	50	85	35	60	10
