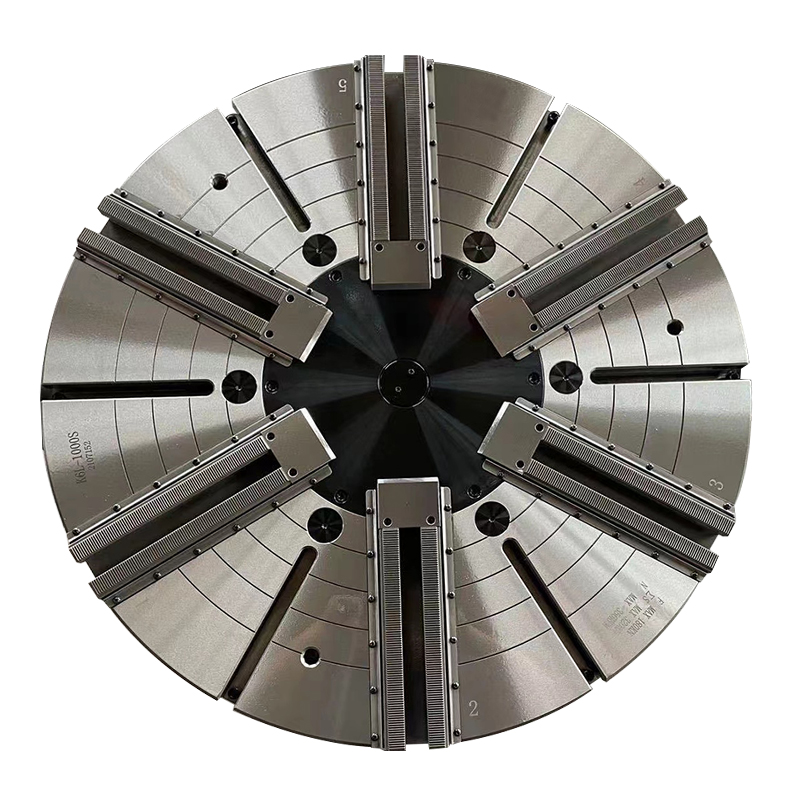

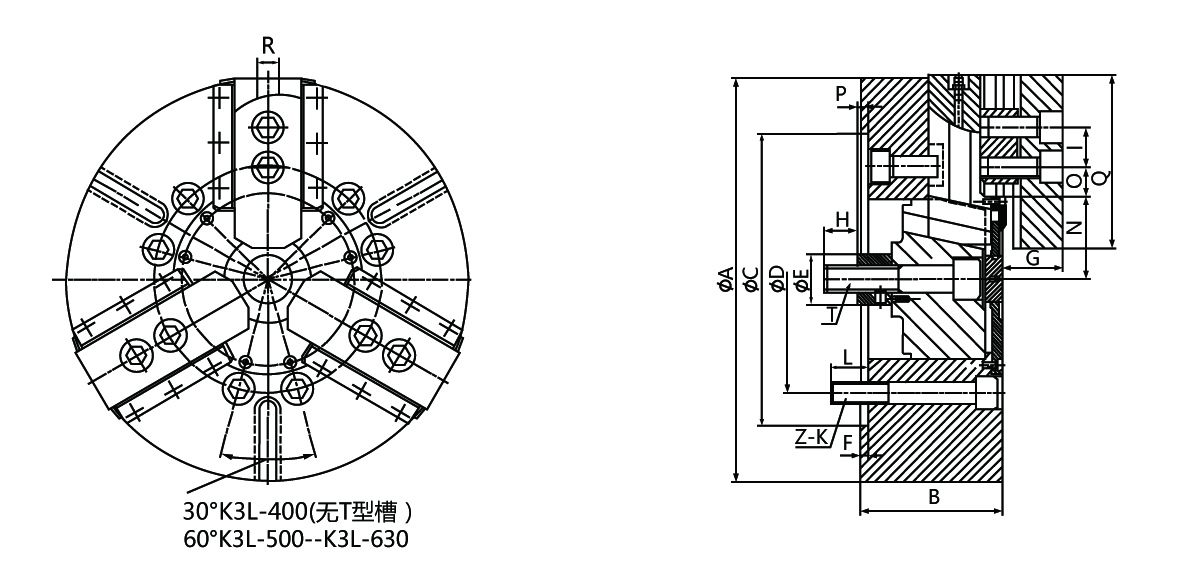

产品图纸
产品参数
| 性能参数 | |||||||
| 型号/规格 | 楔心套行程（mm） | 爪行程 （mm） | 最大推拉力（kn） | 最大夹紧力 （kn） | 最高转速 （r.p.m） | 配用油缸 | |
K3L | 400 | 35 | 14.8 | 81 | 245 | 1600 | SH150 |
| 500 | 33 | 17.6 | 81 | 245 | 1200 | SH150 | |
| 630 | 38 | 20.3 | 81 | 245 | 1000 | SH200 | |
| 810 | 35 | 18.7 | 90 | 225 | 800 | SH200 | |
| 1000 | 57 | 30.5 | 180 | 320 | 500 | SH250 | |
| 尺寸参数 | |||||||||||
| 型号/规格 | A | B | C | D | E | F | G | H | I | Z-K | |
K3L | 400 | 400 | 125 | 300 | 235 | 60 | 6 | 76 | 57 | 43 | 6-M20 |
| 500 | 500 | 130 | 380 | 330.2 | 60 | 6 | 76 | 52 | 43 | 6-M24 | |
| 630 | 630 | 132 | 380 | 330.2 | 60 | 6 | 76 | 61 | 43 | 6-M24 | |
| 810 | 810 | 135 | 380 | 330.2 | 60 | 6 | 101 | 60 | 60 | 6-M24 | |
| 1000 | 1000 | 180 | 520 | 463.6 | 70 | 8 | 114 | 65 | 60 | 6-M24 | |
| 型号规格 | L | N | O | P | Q | R | T | 梳齿 | ||||
| MAX | MIN | MAX | MIN | MAX | MIN | |||||||
K3L | 400 | 23 | 94.5 | 87.1 | 50 | 25 | 44 | 9 | 160 | 25 | M30 | 1.5*60° |
| 500 | 34 | 108.5 | 99.7 | 88 | 25 | 37 | 4 | 180 | 25 | M30 | 2.5*90° | |
| 630 | 32 | 108.5 | 98.4 | 152 | 25 | 31 | -7 | 180 | 25 | M30 | 2.5*90° | |
| 810 | 37 | 117 | 107.7 | 212 | 33 | 89 | 54 | 225 | 25 | M30 | 2.5*90° | |
| 1000 | 42 | 208.5 | 193.3 | 199 | 37 | 22 | -35 | 240 | 30 | M36 | 3*60° | |
