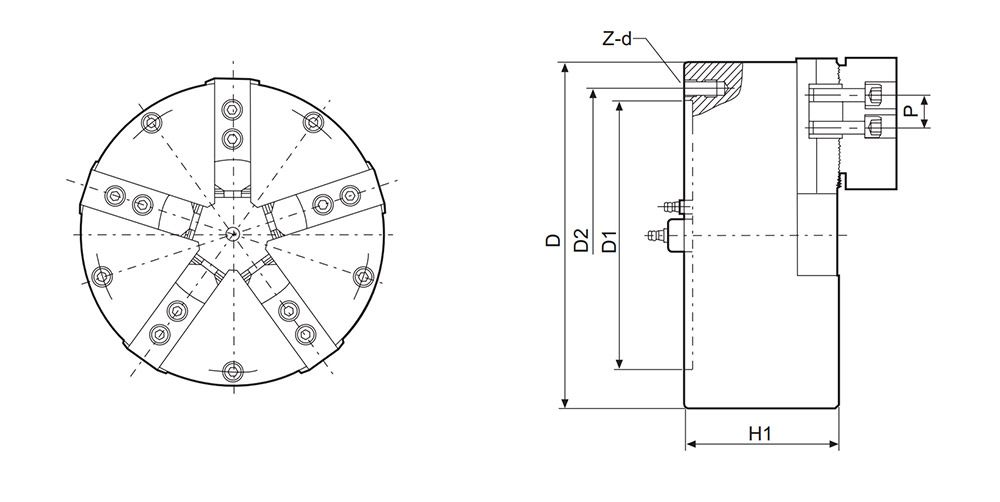

产品图纸
产品参数
| 性能参数 | ||||||||
| 型号/规格. | 爪行程 (直径)(mm) | 最大夹紧力(Kgf) | 最大静态撑紧力(Kgf) | 许用压力(Mpa) | 极限转速(r/min) | 夹紧范围 | 撑紧范围 | 净重(kg) |
| QS5-08" | 5 | 7140 | 4284 | 0.4-0.8 | 3300 | 20-220 | 40-240 | 24 |
| QS5-10" | 5.7 | 9282 | 6120 | 0.4-0.8 | 3000 | 30-260 | 50-280 | 37 |
| QS5-12" | 8.5 | 14076 | 9486 | 0.4-0.8 | 2500 | 40-350 | 60-360 | 72 |
| QS5-15" | 10 | 19788 | 15096 | 0.4-0.8 | 2000 | 60-420 | 80-440 | 122 |
| 尺寸参数 | ||||||||
| 型号/规格. | D | D1 | D2 | H | H1 | h | p | Z-d |
| QS5-08" | 212 | 165 | 180 | 136 | 98 | 5 | 25 | 3-M10 |
| QS5-10" | 252 | 206 | 226 | 143 | 100 | 5 | 30 | 3-M12 |
| QS5-12" | 325 | 270 | 290 | 160 | 115 | 6 | 30 | 6-M12 |
| QS5-15" | 400 | 340 | 368 | 168 | 118 | 6 | 43 | 6-M16 |
