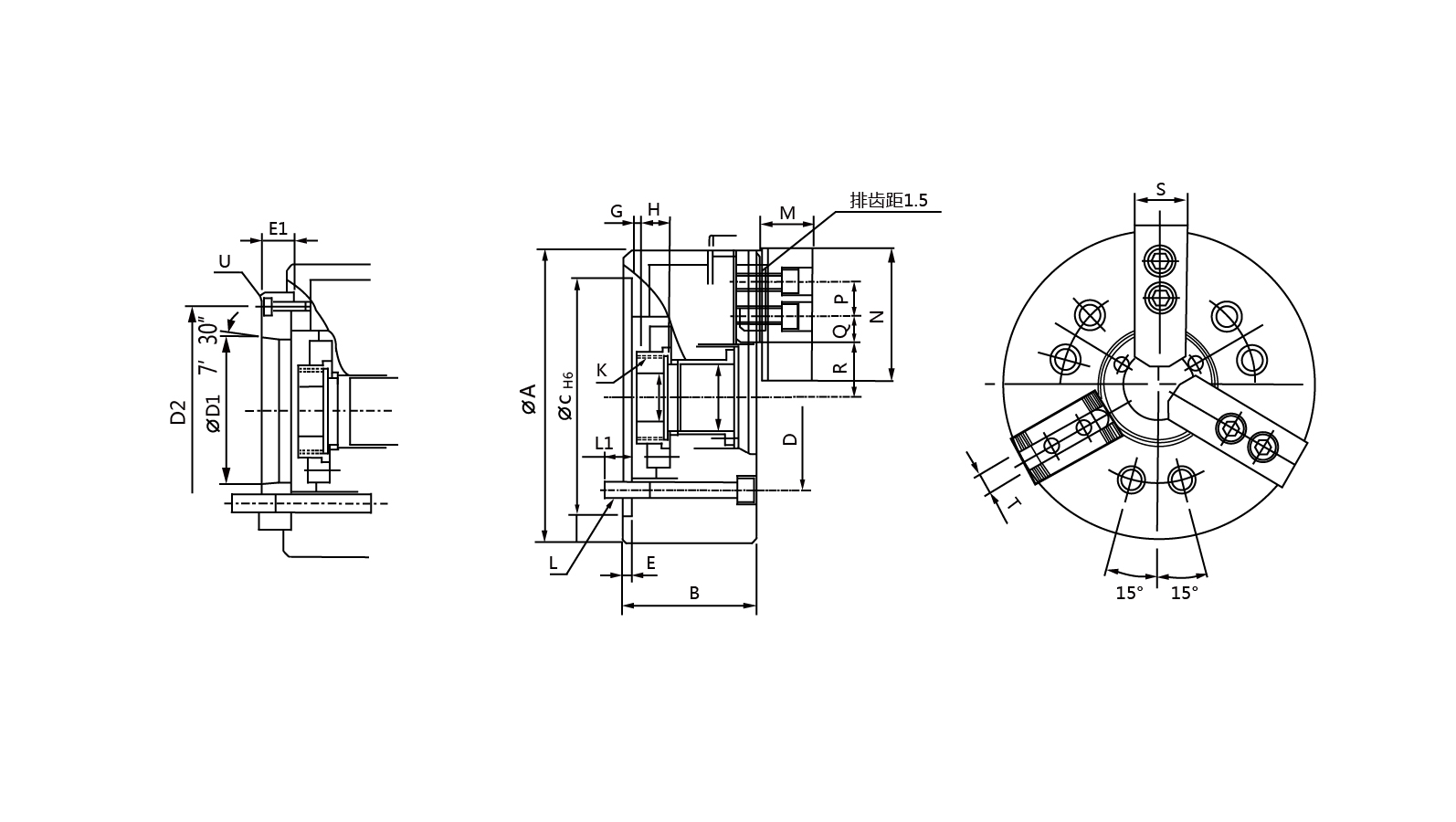

产品图纸
产品参数
性能参数
| 型号/规格 | 楔心行程mm) | 爪行程 (直径)（mm） | 最大容许推力 （kgf） | 最大夹持力 （kgf) | 最大使用油压力 （kgf） | 最大转速 （r.p.m) | 净重 （kg) | 惯性距（kg.m2) | 适配油缸 | 外径夹持范围 （mm) |
| YK3-06D | 13 | 26 | 2400 | 2650 | 27 | 3600 | 14.8 | 0.063 | 1246 | ø10-ø168 |
| YK3-08D | 16 | 28 | 3500 | 4150 | 26 | 3000 | 24.1 | 0.175 | 1552 | ø10-ø210 |
| YK3-10D | 22 | 32 | 4870 | 5700 | 27 | 2400 | 43.5 | 0.347 | 1075 | ø18-ø254 |
尺寸参数
| 型号/规格 | A | B | C(H6) | D | D1 | D2 | E | E1 | F | Gmax | Gmin | H | J |
| YK3-06D | 168 | 90 | 140 | 104.78 | 82.563 | 116 | 5 | 18 | 45 | 6.5 | -8.5 | 19 | 45 |
| YK3-08D | 210 | 100 | 170 | 133.35 | 106.375 | 150 | 5 | 23 | 52 | 7 | -13 | 20 | 52 |
| YK3-10D | 254 | 110 | 220 | 171.45 | 139.719 | 190 | 5 | 18 | 75 | 8 | -17 | 25 | 75 |
| 型号/规格 | Kmax | L | L1 | M | N | P | Qmax | Qmin | Rmax | Rmin | S | T | U |
| YK3-06D | M55*2 | 6-M10 | 15 | 37 | 73 | 20 | 25.75 | 13.75 | 39 | 27.0 | 31 | 12 | 3-M6 |
| YK3-08D | M60*2 | 6-M12 | 18 | 38 | 95 | 25 | 28.25 | 16.25 | 49.25 | 33.25 | 35 | 14 | 3-M6 |
| YK3-10D | M85*2 | 6-M16 | 22 | 43 | 110 | 30 | 35.25 | 17.25 | 64.25 | 45.25 | 35 | 14 | 3-M8 |
