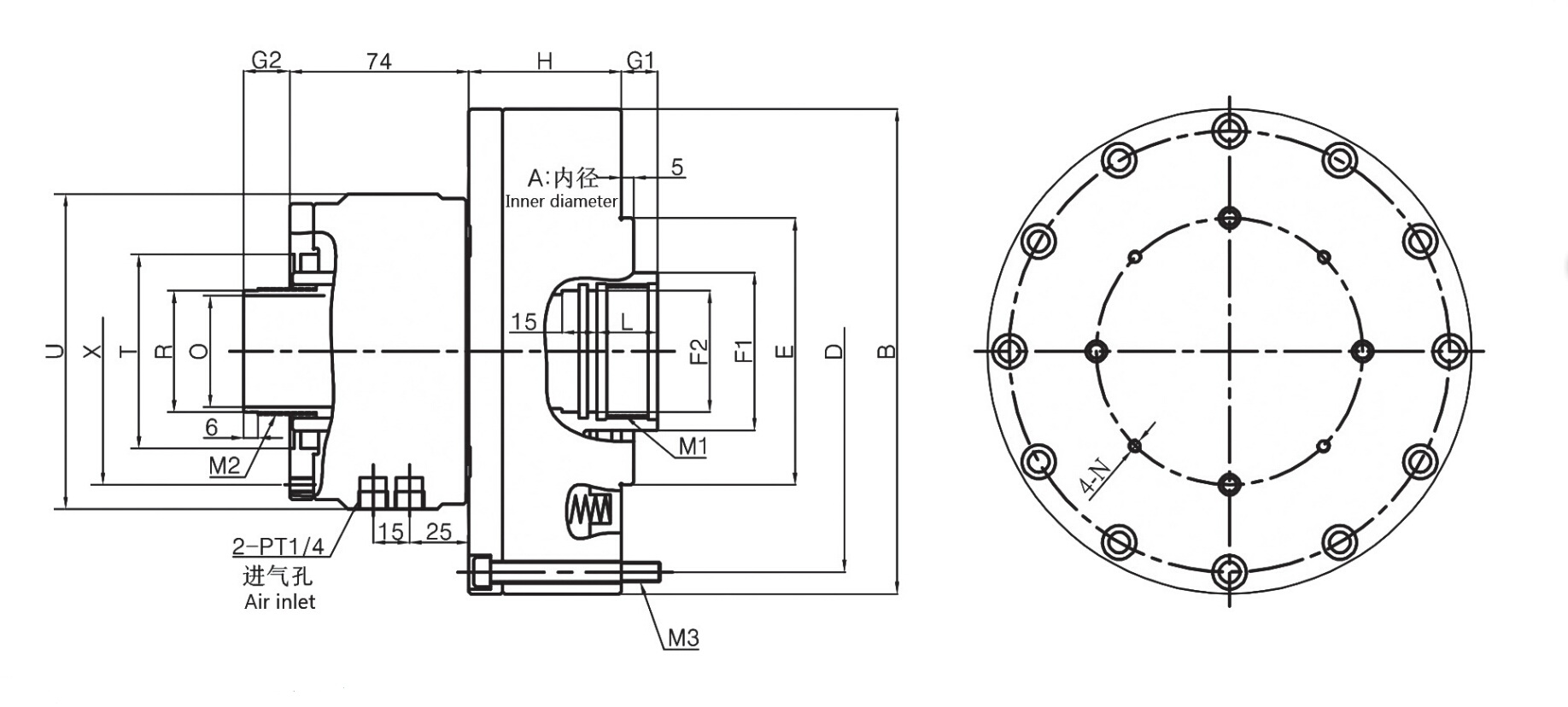

产品图纸
产品参数
| 性能参数 | |||||||||
| 规格型号 | 活塞面积(cm²) | 行程 (mm) | 最高回转数 | 最高使用压力(kgf/cm²） | 最大推拉力(kgf/KN) | GD² (kg.m²) | 重量(kg) | ||
| 押侧 | 拉侧 | 推侧 | 拉侧 | ||||||
| RQ-130 | 116.8 | 116.8 | 15 | 5000 | 0.8(8) | 933(9.14) | 933(9.14) | 0.04 | 8.4 |
| RQ-150 | 153 | 143.5 | 15 | 4500 | 0.8(8) | 1224(12) | 1148(11.25) | 0.06 | 9.5 |
| RQ-170 | 198.7 | 188.5 | 15 | 4500 | 0.8(8) | 1589.6(15.58) | 1508(14.78) | 0.09 | 11.6 |
| 尺寸参数 | ||||||||||||
| 规格型号 | A | B | C | E (h7) | F1 | F2 (H8) | G1 max. | G1 min. | G2 min. | G2 min. | H | L |
| RQ-130 | 130 | 160 | 143 | 110 | 45 | 36.5 | 15 | 0 | 35 | 20 | 60 | 25 |
| RQ-150 | 150 | 180 | 163 | 110 | 65 | 50 | 15 | 0 | 35 | 20 | 63 | 25 |
| RQ-170 | 170 | 200 | 182 | 110 | 65 | 50 | 15 | 0 | 35 | 20 | 63 | 25 |
| 规格型号 | M1 | M2 | M3 | O (H7) | N | R | T | U | X |
| RQ-130 | M38×1.5 | M44×1.5 | 6-M8×65 | 34 | M5×10 | 42 | 74 | 104 | 90 |
| RQ-150 | M55×2 | M52×1.5 | 6-M8×70 | 46 | M6×10 | 50 | 86 | 123 | 110 |
| RQ-170 | M55×2 | M52×1.5 | 6-M8×70 | 46 | M6×10 | 56 | 86 | 123 | 110 |
