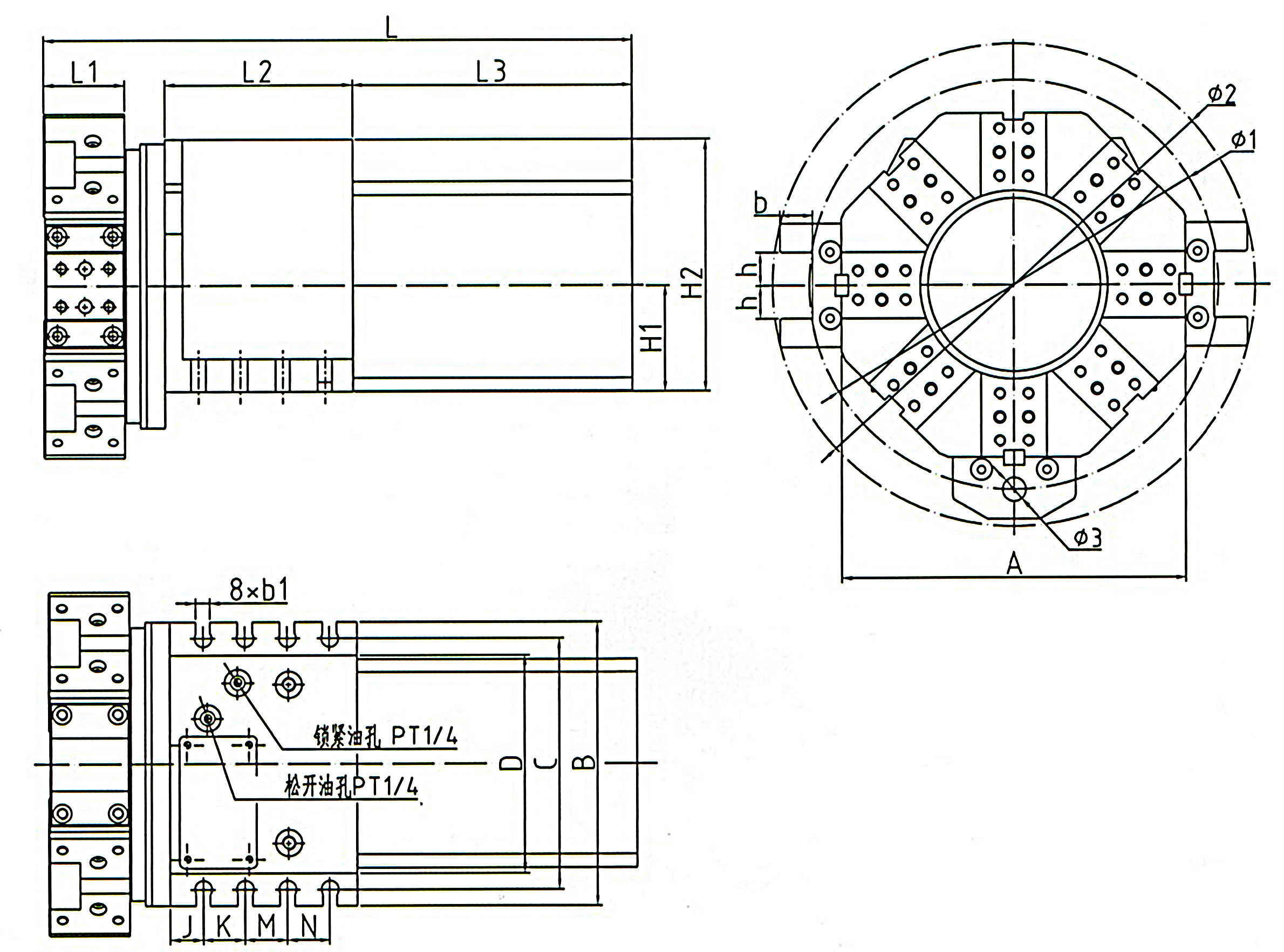

产品图纸
产品参数
| 型号/参数 | 中心高(mm) | 工位数 | 工位最大切向力矩(N·m) | 液压压力(Mpa) | 重复定位精度(") | 换刀时间(s) | |||
| 30º | 45º | 180º | |||||||
| HAK37063 | 63 | 8 | 12 | 750 | 3～3.5 | ±1.6 | 0.21 | 0.21 | 0.51 |
| HAK37080 | 80 | 8 | 12 | 1600 | 3～4 | ±1.6 | 0.23 | 0.22 | 0.52 |
| HAK37100 | 100 | 8 | 12 | 3500 | 3～4.5 | ±1.6 | 0.31 | 0.3 | 0.66 |
| 型号/尺寸 | A | B | C | D | H1 | H2 | b1 | b | h |
| HAK37063 | 230 | 185 | 165 | 133 | 63 | 138 | 11 | 20 | 20 |
| HAK37080 | 260 | 215 | 190 | 165 | 80 | 190.5 | 11 | 25 | 25 |
| HAK37100 | 300 | 255 | 220 | 200 | 100 | 227.5 | 13 | 25 | 25 |
| 型号/尺寸 | L | L1 | L2 | L3 | J | K | M | N | φ1 | φ2 | φ3 |
| HAK37063 | 420 | 65 | 126 | 188 | 19.5 | 30 | 30 | 30 | φ286 | φ338 | φ25 |
| HAK37080 | 445.5 | 76 | 142 | 212 | 25 | 32 | 32 | 32 | φ310 | φ370 | φ32 |
| HAK37100 | 547 | 90 | 155 | 255 | 32 | 40 | 30 | 30 | φ360 | φ420 | φ32 |
