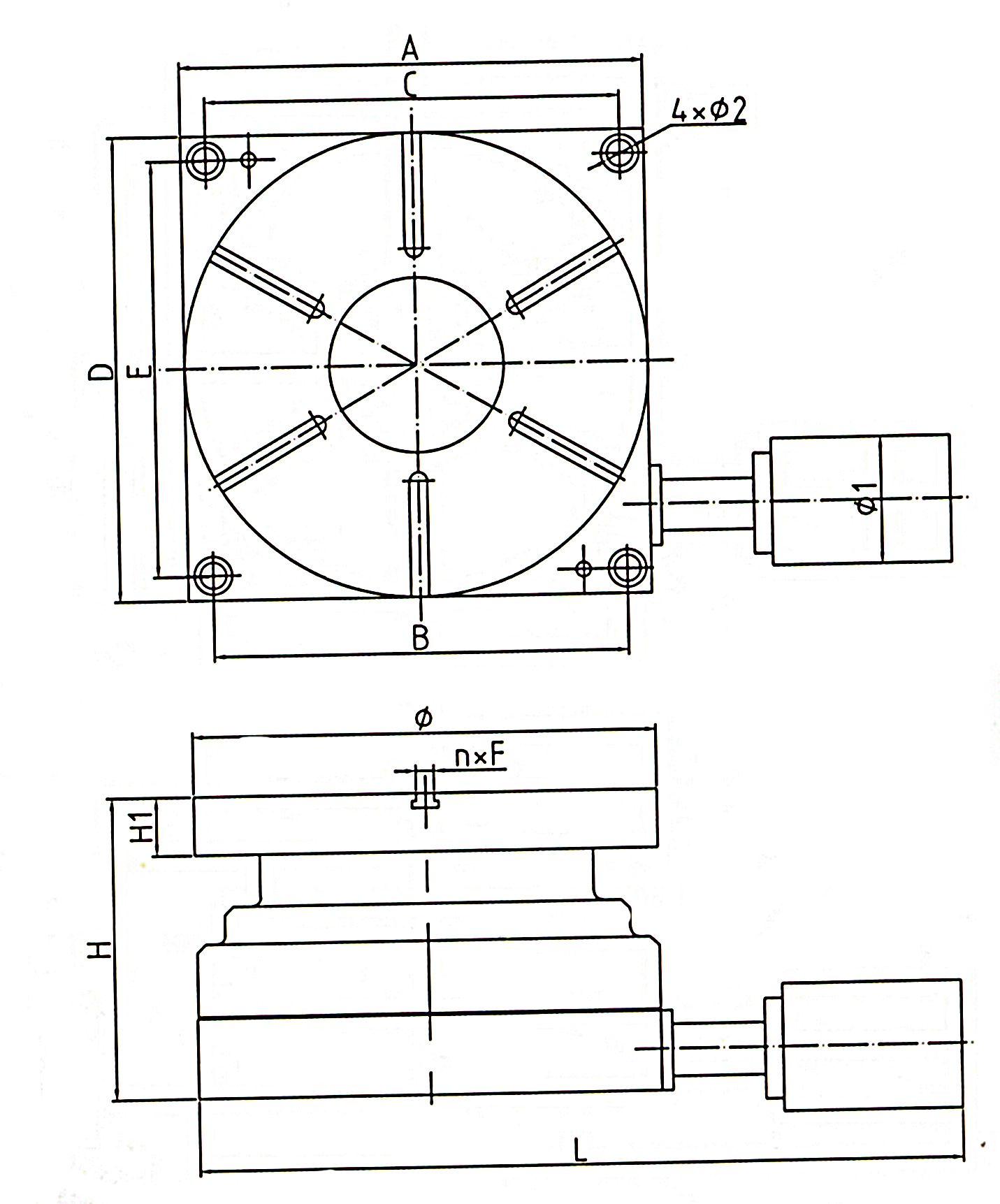

产品图纸
产品参数
| 型号/参数 | 等分数 | 等分精度（"） | 工作台直径（mm） | 电机功率(W) | 重复定位精度(") | 换刀时间(s) | |||
| 30º | 45º | 60º | 90º | ||||||
| HLDB-200 | 4、6、8 | 10-25 | 200 | 120 | ±2 | / | 2 | 2.1 | 2.3 |
| HLDB-240 | 4、6、8 | 10-25 | 240 | 250 | ±2 | / | 2.8 | 3 | 3.2 |
| HLDB-280 | 4、6、8 | 10-25 | 280 | 250 | ±2 | / | 2.95 | 3.1 | 3.4 |
| HLDB-320 | 4、6、8、12 | 10-25 | 320 | 250 | ±2 | 3.7 | 3.9 | 4.1 | 4.6 |
| 型号/尺寸 | A | B | C | D | E | H | H1 | L | φ | φ1 | φ2 | n | F |
| HLDB-200 | 200 | 140 | 178 | 200 | 178 | 164 | 35 | 395 | φ200 | φ88 | φ13 | / | / |
| HLDB-240 | 240 | 168 | 210 | 240 | 210 | 187 | 38 | 532 | φ240 | φ96 | φ18 | / | / |
| HLDB-280 | 280 | 250 | 250 | 280 | 250 | 190 | 38 | 572 | φ280 | φ96 | φ18 | / | / |
| HLDB-320 | 320 | 286 | 286 | 320 | 286 | 200 | 40 | 612 | φ320 | φ96 | φ18 | 8 | 12 |
